加工中心虎鉗
    杰根斯虎鉗特別適用于高檔CNC(HMC/VMC), 具有精度高，重量輕，夾持范圍大和操作靈活的特點, 可實現定位和夾緊一步到位。其卡爪可握緊輪廓復雜的工件。只需輕松地更換卡爪，即可加工不同輪廓的工件。
    配上杰根斯虎鉗, 您的CNC也許不再需要復雜的夾具系統了。
    杰根斯虎鉗是柔性生產的較佳選擇! --更多詳細內容介紹(6.3;6.6;6.8;6.9)
　 　　
　 　
　

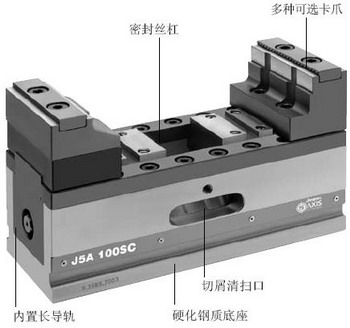

五軸自定心臺虎鉗

本系列產品可以滿足五軸加工中心和pallet系統上的大多數裝夾工作。無論工件的形狀是圓形還是方形，自定心夾持系統總能保證零點位置相同。

此外，結構緊湊，穩定性強，并有多種卡爪(嵌塊卡爪、平爪、軟爪、搖擺型卡爪、V型卡爪)也是專門為5軸機械加工所設計的特征。

40SC，60SC,100SC和125SC，同時適用于對內徑和外徑的夾持。

  • 為5軸機械加工而設計
  • 工件待加工面全部開放, 可以使用標準短刀具。
  • 結構簡單而堅固，表面平整，易于清理
  • 也可做為標準設備上的模塊使用
  • 多種卡爪可供選擇

　

　
　 　
　 可根據需求定制底座上的定位和鎖緊位置布局
　
件號 尺寸 夾緊力
(kN/Nm)		 重量
(kg)		 尺寸 六角尺寸
(mm)
L W H** d1* g g1 g2 h1** h2 l1* l2 l3
81601 40mm 7.5/23 2 100 40 53 6H7x8 - - M6x8 - - 80 40 30 M13
80001 60mm 15/50 3.8 170 60 70 10F7 - M10x11 M8x12 - 12 100 36.0 42 M12
80101 100mm 25/80 18.0 260 100 100 25x5/M10x14 M8x11 - M10x14 - 14 200 80.0 70 M14
80102 100mm液壓 20/200 18.0 465 100 100 25x5/M10x14 M8x11 - M10x14 - 14 200 80.0 70 -
80201 125mm 35/200 49.0 465 125 130 25x5/M10x14 M12x16 - M12x16 98 27 200 82.5 66 M19
　
注意: 每臺杰根斯5軸臺虎鉗都配有臺虎鉗手柄，不包含卡爪。

*公差±0.01mm **公差±0.02mm
　 Kg x 2.205=lbs Nm x 8.85=in. lbs Kg x 2.205=Ibs Bar x 14.5=psi
　
　 　
　 　
　 　
　
