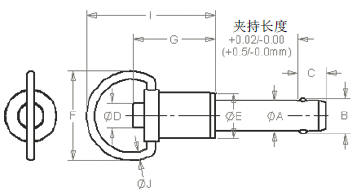

| 拉環手柄快鎖插銷 |
|
MS17987
 |
|
- 拉環型手柄快鎖插銷用于插銷周邊空隙小的操作環境.
- 不銹鋼手柄配藍色氧化鋁(鋼質軸柄)或不銹鋼(不銹鋼軸柄)按鈕能適應惡劣環境.
- 軸柄主體材料：
17-4PH熱處理不銹鋼
- 帶拉環，便于與系索連接.
|
| 按鈕手柄規格 - 英制 |
插銷
直徑 |
φA |
+/-0.005
B |
+0.00/
-0.04
C |
D |
E |
G |
F
最小 |
I
最大 |
J |
| 最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
3/16 |
.1875 |
.1885 |
.220 |
.260 |
0.250 |
0.310 |
0.310 |
0.530 |
0.730 |
1.490 |
1.060 |
1.450 |
0.080 |
1/4 |
.2470 |
.2485 |
.289 |
.290 |
0.250 |
0.310 |
0.310 |
0.530 |
0.780 |
1.490 |
1.060 |
1.500 |
0.080 |
5/16 |
.3095 |
.3110 |
.375 |
.330 |
0.250 |
0.310 |
0.410 |
0.590 |
0.830 |
1.490 |
1.060 |
1.650 |
0.080 |
3/8 |
.3720 |
.3735 |
.440 |
.365 |
0.300 |
0.390 |
0.450 |
0.650 |
0.940 |
1.490 |
1.060 |
1.650 |
0.080 |
7/16 |
.4345 |
.4360 |
.509 |
.380 |
0.300 |
0.390 |
0.550 |
0.710 |
0.980 |
1.580 |
1.090 |
1.850 |
0.080 |
1/2 |
.4970 |
.4985 |
.594 |
.460 |
0.435 |
0.565 |
0.600 |
0.800 |
1.140 |
1.580 |
1.160 |
1.850 |
0.080 |
9/16 |
.5595 |
.5610 |
.666 |
.510 |
0.435 |
0.565 |
0.680 |
0.840 |
1.140 |
1.580 |
1.160 |
2.030 |
0.080 |
5/8 |
.6220 |
.6235 |
.750 |
.580 |
0.450 |
0.580 |
0.750 |
0.905 |
1.400 |
1.840 |
1.240 |
2.250 |
0.120 |
3/4 |
.7470 |
.7485 |
.887 |
.670 |
0.570 |
0.700 |
0.865 |
1.045 |
1.625 |
1.990 |
1.640 |
2.650 |
0.120 |
7/8 |
.8720 |
.8735 |
1.046 |
.760 |
0.700 |
0.840 |
0.980 |
1.235 |
1.875 |
2.190 |
1.640 |
3.000 |
0.120 |
1 |
.9970 |
.9985 |
1.209 |
.890 |
0.750 |
0.950 |
1.175 |
1.330 |
2.000 |
2.450 |
1.640 |
3.100 |
0.120 |
尺寸單位為英寸
|
| 按鈕手柄規格 - 公制 |
插銷
直徑 |
φA |
+/-0.13
B |
+0.00/
-1.00
C |
D |
E |
G |
H
最小 |
I
最大 |
J |
| 最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
5MM |
4.92 |
4.96 |
5.54 |
6.0 |
6.4 |
7.9 |
7.9 |
13.5 |
18.5 |
37.8 |
26.9 |
36.8 |
2.0 |
6MM |
5.92 |
5.96 |
6.99 |
7.0 |
6.4 |
7.9 |
7.9 |
13.5 |
18.5 |
37.8 |
26.9 |
36.8 |
2.0 |
8MM |
7.92 |
7.96 |
9.42 |
8.0 |
6.4 |
7.9 |
7.9 |
13.5 |
18.5 |
37.8 |
26.9 |
36.8 |
2.0 |
10MM |
9.92 |
9.96 |
11.86 |
9.0 |
7.6 |
9.9 |
11.4 |
16.5 |
23.9 |
37.8 |
26.9 |
36.8 |
2.0 |
12MM |
11.92 |
11.96 |
14.45 |
10.0 |
7.6 |
9.9 |
14.0 |
18.0 |
24.9 |
40.1 |
27.7 |
47.0 |
2.0 |
16MM |
15.92 |
15.96 |
19.00 |
14.0 |
11.4 |
14.7 |
19.1 |
23.0 |
35.6 |
46.7 |
31.5 |
57.2 |
3.0 |
20MM |
19.92 |
19.96 |
24.08 |
17.0 |
14.5 |
17.8 |
22.0 |
26.5 |
41.3 |
50.5 |
41.7 |
67.3 |
3.0 |
25MM |
24.92 |
24.96 |
30.94 |
22.0 |
19.1 |
24.1 |
29.8 |
33.8 |
50.8 |
62.2 |
41.7 |
78.7 |
3.0 |
尺寸單位為毫米
|
|
| |
|
| |
|
