起重吊環 |
|
美國制造,享有國際信譽的杰根斯起重吊環,為模具起吊提供可靠保證。杰根斯起重吊環起重載荷最大可達22.5噸，且具有5倍的安全系數，最大螺紋直徑達M64,所有材料都是高強度合金鋼，萬向吊環具直拉型和側拉型.... |
|
|
|
|
|
|
|
|
類型 |
公/英制 |
螺紋尺寸 |
載荷 |
|
|
|
|
| |
|
| |
|
| |
| 傳統側拉型 |
|
| 精密鑄造主體 |
|
 |
- 額定強度系數比率為5:1
- 材料: 合金鋼
- U形夾, 提環, 襯套和螺釘都通過磁力探傷檢測
- U形夾通過X光照射檢測
- 表面處理: 黑色氧化
- 以額定負載的200%驗證測試
- 可從本公司網站(www.drinkme.com.cn)下載多種格式的模型文件
- 可選擇EnviroloxTM
保護性表面鍍層處理, 詳情見P10.13.
|
 |

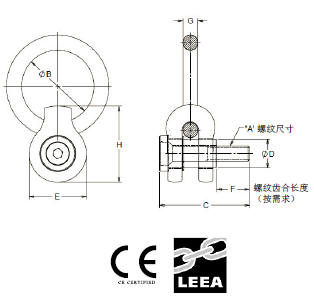

| 360° 旋轉且可繞螺栓擺轉, 因此, 當提吊旋轉物體時, 側面提升有更大的操作間隙. |
|
| 英制 |
件號 |
Envirolox
件號 |
載荷1
(磅) |
A |
B |
C |
H |
E |
F |
G |
扭矩
(英尺.磅) |
重量
(磅) |
螺栓工具包
件 號 |
Envirolox
螺栓工具包
件 號 |
H |
D |
47311 |
47311-E |
650 |
5/16-18 |
2 |
2 1/8 |
2 |
1 1/2 |
5/8 |
3/8 |
3.5 |
.25 |
47341 |
47341-E |
2 |
1 11/16 |
47312 |
47312-E |
800 |
3/8-16 |
2 |
2 3/8 |
2 |
1 1/2 |
3/4 |
3/8 |
4.5 |
.25 |
47342 |
47342-E |
2 |
1 11/16 |
47313 |
47313-E |
1800 |
1/2-13 |
3 |
3 3/8 |
3 3/16 |
2 3/8 |
1 |
5/8 |
15.0 |
3.25 |
47343 |
47343-E |
3 3/16 |
1 3/16 |
47314 |
47314-E |
2500 |
5/8-11 |
3 |
3 5/8 |
3 3/16 |
2 3/8 |
1 1/4 |
5/8 |
25.0 |
3.25 |
47344 |
47344-E |
3 3/16 |
1 3/16 |
47315 |
47315-E |
4100 |
3/4-10 |
4 |
5 |
5 |
3 3/4 |
1 1/2 |
1 |
50.0 |
11.25 |
47345 |
47345-E |
5 |
1 29/32 |
47316 |
47316-E |
7100 |
1-8 |
4 |
5 3/8 |
5 |
3 3/4 |
2 |
1 |
90.0 |
11.50 |
47346 |
47346-E |
5 |
1 29/32 |
47317 |
47317-E |
14000 |
1 1/4-7 |
6 |
6 7/8 |
6 13/16 |
4 5/8 |
2 |
1 3/8 |
150.0 |
27.75 |
47347 |
47347-E |
6 13/16 |
3 |
47317-08 |
|
14000 |
1 1/4-8 |
6 |
6 7/8 |
6 13/16 |
4 5/8 |
2 |
1 3/8 |
150.0 |
27.75 |
- |
- |
6 13/16 |
3 |
47318 |
47318-E |
17200 |
1 1/2-6 |
6 |
7 3/8 |
6 13/16 |
4 5/8 |
2 1/2 |
1 3/8 |
250.0 |
31.50 |
47348 |
47348-E |
6 13/16 |
3 |
47318-08 |
|
17200 |
1 1/2-8 |
6 |
7 3/8 |
6 13/16 |
4 5/8 |
2 1/2 |
1 3/8 |
250.0 |
31.50 |
- |
- |
6 13/16 |
3 |
47319 |
47319-E |
29000 |
2-4 1/2 |
5 1/4 x 10 1/2 |
10 |
6 13/16 |
4 5/8 |
3 1/8 |
1 1/2 |
300.0 |
42.00 |
47349 |
47349-E |
6 13/16 |
3 |
47319-08 |
|
29000 |
2-8 |
5 1/4 x 10 1/2 |
10 |
6 13/16 |
4 5/8 |
3 1/8 |
1 1/2 |
300.0 |
42.00 |
- |
- |
6 13/16 |
3 |
1 基于表中注明的螺紋扭矩所對應的載荷.
2 建議以該扭矩安裝吊環. |
|
| |
|
| |
| 公制 |
|
件號 |
Envirolox
件號 |
載荷1
（千克） |
A |
B |
C |
H |
E |
F |
G |
扭矩2
(Nm) |
螺栓工具包
件 號 |
Envirolox
螺栓工具包
件 號 |
D |
47351 |
47351-E |
325 |
M 8 x 1.25 |
50.8 |
61.0 |
50.8 |
38.1 |
16.0 |
9.5 |
4 |
47391 |
47391-E |
17.4 |
47352 |
47352-E |
500 |
M 10 x 1.5 |
50.8 |
63.0 |
50.8 |
38.1 |
20.0 |
9.5 |
6 |
47392 |
47392-E |
17.4 |
47353 |
47353-E |
725 |
M 12 x 1.75 |
76.2 |
85.0 |
81 |
60.3 |
24.0 |
15.9 |
20 |
47393 |
47393-E |
30.1 |
47354 |
47354-E |
1400 |
M 16 x 2.0 |
76.2 |
94.0 |
81 |
60.3 |
31.0 |
15.9 |
34 |
47394 |
47394-E |
30.1 |
47355 |
47355-E |
2290 |
M 20 x 2.5 |
101.6 |
133.0 |
125.4 |
95.3 |
40.0 |
25.4 |
70 |
47395 |
47395-E |
48.4 |
47356 |
47356-E |
3050 |
M 24 x 3.0 |
101.6 |
147.0 |
125.4 |
95.3 |
47.0 |
25.4 |
125 |
47396 |
47396-E |
48.4 |
47357 |
47357-E |
4850 |
M 30 x 3.5 |
152.0 |
173.8 |
173.0 |
117.5 |
50.8 |
31.7 |
340 |
47397 |
47397-E |
76.2 |
47358 |
47358-E |
7500 |
M 36 x 4.0 |
152.0 |
191.0 |
173.0 |
117.5 |
67.5 |
35.0 |
540 |
47398 |
47398-E |
76.2 |
|
1 基于表中注明的螺紋扭矩所對應的載荷.
2 建議以該扭矩安裝吊環. |
|
| |
|
|
| |
|
| |
|
