液壓夾具部件
        杰根斯制造形式多樣，規格眾多的液壓夾具部件，包括液壓油缸，增壓泵，以及液壓夾具部件。
        液壓夾具油缸有直線缸，旋轉缸，安裝方式具有接板式和接管式，上法蘭或下法蘭安裝，等等。
        規格：尺寸最小有小拇指大小的微型油缸，各類型油缸輸出壓強從5.5bar到340bar (公斤/平方厘米),最大壓緊力可達13噸。

　 　　
　

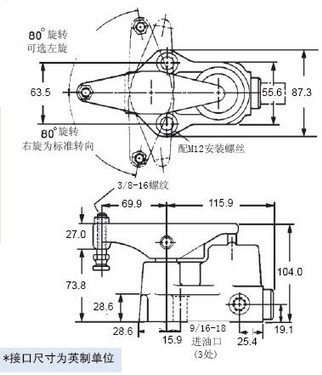

杠桿式旋轉油缸-重型 　 　
杠桿式旋轉油缸-重型

　　杰根斯杠桿式旋轉油缸設計為可從工件轉開80°角, 以便于工件的置入和移開. 旋轉油缸能以任何姿態使用. 壓緊臂可安裝成左擺轉或右擺轉, 只要重新定位安裝內六角即可實現該轉變. 標準安裝是右擺轉.

  • 左擺轉或右擺轉
  • 22 kN 壓緊力
  • 6.35mm垂直壓緊行程
  • 任意姿態操作
  • 可在冷卻液環境中使用
  • 提供2D和3D格式的CAD文件下載
圖紙

規格

件號

60685

工作
流量(cm3)

26.2

最小
工作壓強

5.5*

最大
工作壓強

206.8

最大
輸出力(kN)

22.0

重量

4.20

*5.5 bar旋轉壓強, 13.8 bar壓緊壓強.

　

重要:
　　杰根斯旋轉油缸專為液壓系統設計制造, 使其能利用更大的液壓回路流量. 將旋轉油缸與一個標準增壓泵或其他任何動力源配合使用, 必須使用限流閥, 如下所示.
　 　 　 　

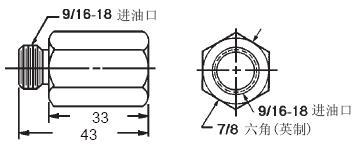

限流閥 　 　

限流閥

件 號

61648
　　限流閥限制油的流動以緩和該夾具部件的旋轉動作. 36:1 或71:1的氣液增壓泵 (件 號 61755 或61756) 不需要限流閥.
圖紙
　 　
*接口尺寸為英制單位
　 　
　
　
