氣路控制元件
雙手保險 |
|
操作者需兩只手同時操作才可起動工作回路. 兩個按鈕以最小的中心距安裝. |
|
規格 |
件號 |
61304 |
中號 |
僅用清潔干燥的壓縮空氣 |
工作壓強范圍 |
3.4到6.8 bar |
溫度范圍 |
-35℃到80℃ |
氣流(升/分鐘)
(用模塊控制閥) |
283(壓強為6.8 bar時) |
排氣 |
通過夾具板上的孔通到大氣 |
安裝 |
以基板上的7/32英寸孔安裝 |
材料 |
丙烯酸類, 銅 |
過濾 |
40微米 |
潤滑油 |
建議使用 |
|
|
|
液壓控制元件
壓力表 |
|

推薦將該裝置作為壓力監視器安裝在所有壓力系統上.
選擇壓力表時, 壓力系統的最大輸出壓應該大約為壓力表量程的2/3.
壓力表內注有甘油以緩和內部運動速度.
安裝板便于將壓力計安裝在標準增壓器上 |
|
選擇數據 |
|
件 號 |
3000psi |
6000psi |
10000psi |
僅壓力表 |
60704 |
60703 |
60706 |
安裝板 |
61055 |
61055 |
61055 |
測量工具包* |
60711 |
60712 |
60713 |
* 壓力表, 塊規及管接頭都包含在工具包內. 所有壓力表為1/4英寸(NPT)底部接管. |
注: 1 bar = 14.507 psi
3000 psi = 207 bar
6000 psi = 414 bar
10000 psi = 690 bar |
|
|
|
液壓控制元件

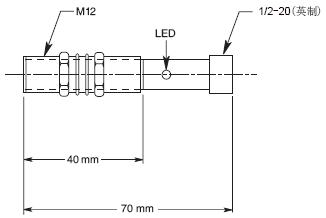

接近閥 |
 |
 |
|
接近閥指示壓緊器的活塞位置. 每個強力壓緊器都需要一個閥.該產品為不銹鋼結構, 帶5米接線,10-30 VDC(62817), 35-250 VDC(62857). |
|
|
|
|
