| 型號 GDB |
|
|
ACME的"GDB"型鉆套完全淬火硬化至62-64RC,內外磨制同心度為0.0002英寸以內. 鉆套頭倒角并磨制成與外徑垂直. 端面與內徑垂直,同心度為0.0002英寸以內."GDB"型鉆套有半成品制成, 備貨速度快. |
|
 |

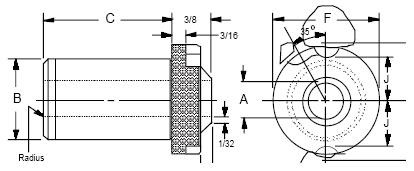

種類 |
A
內徑范圍
+.0002 / -.0000 |
B
外徑尺寸 |
C
長度
(頭下) |
沉頭直徑 |
鎖緊螺絲 |
公稱尺寸 |
磨前尺寸 |
F |
J |
R |
GDB-64-16 |
3/16–25/32
(.1875) (.7812) |
1" |
1.0000
.9998 |
1" |
1-27/64 |
19/32 |
59/64 |
2A-LS |
GDB-64-22 |
1/4–25/32
(.2500) (.7812) |
1-3/8 |
GDB-88-16 |
3/16–1-1/16
(.1875) (1.0625) |
1-3/8 |
1.3750
1.3748 |
1" |
1-51/64 |
25/32 |
1-7/64 |
2A-LS |
GDB-88-22 |
1/4–1-1/16
(.2500) (1.0625) |
1-3/8 |
|
|
| 型號 GDX |
|
| "GDX"型鉆套與ACME公司的其他深孔鉆套具有一樣高的制造標準. 該系列產品內外徑磨制同心度為0.0002英寸以內, 與內徑垂直的端面的同心度也是0.0002英寸以內. 鉆套頭倒角. "GDX"型鉆套材料為工具鋼, 完全淬火硬化至62-64RC. 客戶也可為產品指定尺寸和材料. |
|
 |
種類 |
A
內徑范圍
+.0002 / -.0000 |
B
外徑尺寸 |
C
總長度 |
D |
沉頭直徑 |
鎖緊螺絲 |
公稱尺寸 |
磨前尺寸 |
F |
J |
R |
GDB-88-30 |
3/16–1-1/16
(.1875) (1.0625) |
1-3/8 |
1.3750
1.3748 |
1-7/8 |
1/2 |
1-51/64 |
25/32 |
1-7/64 |
2A-LS |
GDB-88-382 |
1/4–1-1/16
(.2500) (1.0625) |
2-3/8 |
1" |
GDB-88-46 |
9/32–1-1/16
(.2812) (1.0625) |
2-7/8 |
1-1/2 |
GDB-88-54 |
5/16–1-1/16
(.3125) (1.0625) |
3-3/8 |
2" |
|
