定位零部件 |
|
定位件是工裝夾具中重要的組成部分。在工裝夾具設計時，選擇正確的定位方案是保證工藝精度的關鍵。 正確的定位方案往往使工件裝夾和夾具制造變得容易而精確，有效地提高效率和降低制造成本。反之，工裝夾具可能變得極其復雜而昂貴，裝夾也異常困難，而且精度難以達到預期要求。 |
杰根斯既有傳統的定位零部件，諸如精密定位銷、導銷、支撐件，也有一系列獨特的產品，諸如機械式輔助支撐 (浮動支撐)，膨脹式T槽定位鍵，自定心精密脹緊銷，以及測量球，等等。 |
| 杰根斯提供的不只是產品，更是工裝夾具經驗和較佳的方案。 |
| |
|
| |
|
| |
工裝手動支承裝置
|
杰根斯的彈簧工裝支承對不規則形狀的工件提供堅固可靠的支撐.
這種裝置的設計和應用, 是為了避免機加工產生的力而導致的工件位置偏差. 精確雙鎖夾鉗從兩邊緊夾支承體, 產生類似虎鉗的動作機制.• 負載
300-4500 磅 (135 -2040 Kg).
• 粗面設計
• 高品質構造
• 雙重夾鉗鎖定
• 可選橡膠帽或防塵罩 |
 |
| 件號25207及25208的配套座板選項 |
| 1/4" |
25211 |
| 1/2" |
25212 |
| 3/4" |
25213 |
|
 |
|
|
如果不使用配套基座,夾具基板上須備有對應的孔: 對于件號25207 和
25208,夾具基板上孔徑應為1.12英寸(27.32毫米), 孔深為0.50英寸(12.70毫米). |
|
|
件號 |
支撐力 |
防塵罩 |
起子規格 |
A |
B |
C |
D |
E |
直徑
F |
G |
螺孔
H |
支承體
J |
|
平均高度 |
行程 |
|
25201 |
300磅
扭矩：
10ft-lbs |
帽 |
|
|
|
|
|
|
|
|
|
1.75 |
±.19 |
|

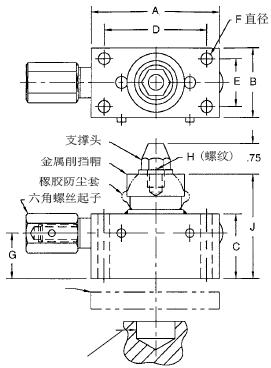

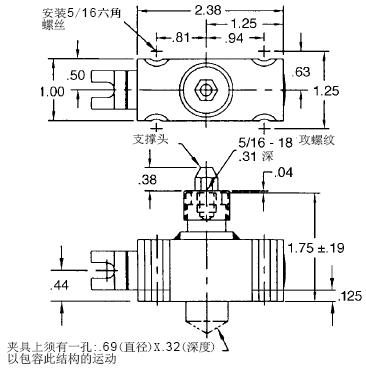

槽縫型，詳細尺寸見插圖 |
|
|
|
|
|
|
|
|
|
25203
|
1400磅
. |
帽
|
.750
六角
|
3.75
. |
2.00
. |
2.00
. |
3.00
. |
1.38
. |
11/32
. |
1.13
. |
3/8-16
.44深 |
3.31
|
±.25 |
|
25207
|
2500磅
|
帽
|
.750
六角
|
3.75
|
2.00
|
1.12
|
3.00
|
1.38
|
11/32
|
.56
|
3/8-16
.44深 |
2.38
|
±.25
|
|
25205 |
4500磅 |
帽 |
.937
六角
|
4.54
|
2.50 |
2.50 |
3.50 |
1.88 |
13/32 |
1.63 |
1/2-13
.59深 |
4.13
|
±.38 |
注: 1磅=453.592克; 1英寸=25.4毫米 |
|
| |
|
|
| |
|
| |
|
|
