彈簧柱塞及擋銷(彈頂銷) |
|
與傳統的螺紋體彈簧柱塞不同, 杰根斯的Solid Drive®型彈簧柱塞是鋼制一體式結構: 內六角孔, 銷頂及柱塞體為一個整體。彈簧和尾部的固定螺絲不會從柱塞里掉出, 也不用特殊工具來拆卸。最大的好處是, 當調整Solid Drive®型彈簧柱塞時,整個彈簧柱塞整體轉動, 而不僅是單單一個螺絲。 --更多詳細介紹(4.2) |
|
|
|
| |
|
| |
|
| |
彈簧定位塞
裝配數據 |
|
|
| |
用下面公式確定安裝孔位置:
L = 位置
S = 定位銷尺寸
W = 工件寬度
X = 見插圖
|
 |
|
|

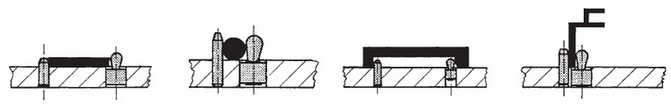

應用提示
 |
定位和夾持平直工件. |
定位和夾持圓形工件 |
從里到外定位和夾持 |
定位和夾持不同輪廓的工件 |
|
|
| 偏心襯套 |
|
|
 |
件號 |
A |
B |
C |
D |
36291 |
.250 |
.500 |
.390 |
.079 |
36292 |
.438 |
.687 |
.469 |
.079 |
36293 |
.500 |
.750 |
.547 |
.079 |
36294 |
.625 |
1.000 |
.705 |
.118 |
|
 |
| 偏心襯套使彈簧銷的壓力可以調整, 以應對因工件材料的差異, 不同的公差要求或受力變化而引起的張力變化. |
|
|
| 裝配工具 |
|
|
 |
彈簧定位塞裝配工具是為易于安裝而設計的
請參考P4.16的圖表以確定合適的工具 |
 |
|
|
| |
|
| |
|
