| 側向膨脹壓緊器－可加工卡爪 |
|
 |
該產品具有額外的可加工卡爪,使其能被加工成與工件形狀相吻合的形狀,適用于特殊場合。特別設計的鋼楔能向鋁槽兩邊擠壓,產生對稱的壓緊
力。該產品可根據需要，另外訂購一塊選購件——鎖緊板, 在加工卡爪時起固定作用，防止卡爪松動。 |
- 材料: 鋁槽, 7075-76 鋁
- 含安裝螺絲
- 緊湊設計
- 利用該產品, 夾具上能布置更多工件
|
 |
件 號
有鎖緊板 |
件
號
無鎖緊板 |

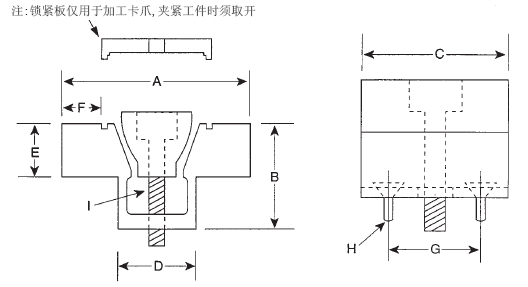

A* |
B |
C |
D |
E |
F |
G |
安裝螺絲
H |
I |
68770 |
68771 |
1.125 |
0.50 |
0.62 |
0.420 |
0.18 |
0.18 |
0.400 |
2-56 |
8-32 |
68772 |
68773 |
1.500 |
0.75 |
0.94 |
0.632 |
0.37 |
0.26 |
0.624 |
6-32 |
1/4-20 |
68774 |
68775 |
2.000 |
1.00 |
1.25 |
0.820 |
0.50 |
0.39 |
0.812 |
6-32 |
5/16-18 |
68776 |
68777 |
3.000 |
1.50 |
1.87 |
1.215 |
0.75 |
0.62 |
1.200 |
10-32 |
1/2-13 |
68778 |
68779 |
4.000 |
2.00 |
2.50 |
1.625 |
1.00 |
0.80 |
1.625 |
1/4-20 |
5/8-11 |
* 必須預留壓緊器松開時的空間. 在A尺寸中心鉆有一安裝螺紋孔. F為卡爪上可加工部分的留量.
** 含安裝螺絲
公制 |
件 號
有鎖緊板 |
件 號
無鎖緊板 |
A* |
B |
C |
D |
E |
F |
G |
安裝螺絲
H |
I |
68870 |
68871 |
28.6 |
12.7 |
15.7 |
10.67 |
6.3 |
4.6 |
10.16 |
M2 |
M4 |
68872 |
68873 |
38.1 |
19.1 |
23.9 |
16.05 |
9.4 |
6.6 |
15.87 |
M4 |
M6 |
68874 |
68875 |
50.8 |
25.4 |
31.8 |
20.83 |
12.7 |
9.9 |
20.62 |
M4 |
M8 |
68876 |
68877 |
76.2 |
38.1 |
47.5 |
30.86 |
19.1 |
15.7 |
30.48 |
M5 |
M12 |
68878 |
68879 |
101.6 |
50.8 |
63.5 |
41.28 |
25.4 |
20.3 |
41.28 |
M6 |
M16 |
* 必須預留壓緊器松開時的空間. 在A尺寸中心鉆有一安裝螺紋孔. F為卡爪上可加工部分的留量.
** 含安裝螺絲 |
|
